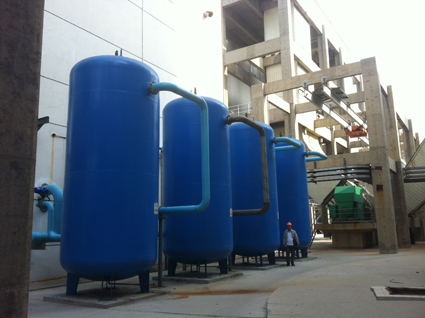

压缩空气后处理系统解决方案 随着工业自动化的高度应用,空压机在各个工厂工地等地方应用的越来越广泛,很多行业对压缩空气的质量要求也是越来越高,从而很多客户关注起了后处理系统。在厦门空压机在后处理压缩空气中含有水、油、粉尘、各种杂质,用过滤等多级别设备去除这些空气杂质叫后处理系统。 压缩空气储气罐 压缩空气储气罐的作用 1.储存厦门空压机压缩出来的压缩空气; 2.缓冲压力,因空压机排出空气的压力有一定大小波动,装储气罐后,能使用气端的压缩空气压力更稳定,减少工频空压机的加载卸载频率,有节能的作用。 3.一部分的除水功能,压缩空气中部分水蒸汽经空压机压缩后已形成液态的水滴,这些水滴经过储气罐时大部分会沉积在空压机储气罐底部,储气罐底部有一个排污阀,可通过手动或自动排出。 压缩空气储气罐的选型 如果是食品、医药、半导体、等企业使用的无油空压机,应选用304不锈钢储气罐以及304不锈钢管道。储气罐压力应与空压机的工作压力一致,容积大小约为空压机容积流量的六分之一到十分之一之间;环境条件允许的话可选择大容积的储气罐,有助于储存更多压缩空气和更好地预除水,但如果不是24小时开机,刚开机时需要点时间等待压缩空气压力到达压力合适的位置。 干燥机 干燥器又分为:模块式干燥机、冷冻式干燥机、吸附式干燥机(也称无热再生式)、微加热式和组合式;常用的是冷冻式干燥机。 冷冻式干燥机的工作原理作用 因为空压机压缩的气体中含有百分之百的相对湿度水分,随着其在输送管道的冷却,水分将析出,从而给用气设备带来许多弊端。冷干机就是利用制冷压缩空气将压缩空气冷却到要求的露点温度(二到十度),从而将其中所含的水蒸汽冷凝成液滴,由排水器排出机外的干燥设备。 冷干机型号的选配处理量与空压机的容积流量相接近,冷干机处理量能大于压缩机排气量,也不能小于空压机排气量。工作压力和空压机的工作压力相当即可。在一些对压缩空气品质要求较高的行业(比如激光切割行业,食品,医药等),不适宜选配冷冻式干燥器,必须选配吸附式干燥器或组合式干燥器。 精密过滤器 精密过滤器的作用 压缩空气中除含有水分外,还有油分、粉尘和各种杂质成分,用滤芯方法过滤除去这些压缩空气污染物的设备叫精密过滤器。 1.过滤气体含尘粒径: 在规定实验条件下过滤器能通过的固体颗粒的最大直径,用um(微米)表示; 2.过滤气体含油量: 单位体积的压缩空气中所含的油(包括油滴、悬浮粒子、油蒸气)的质量,换算到绝对压力1bar、温度20℃和相对湿度65%标准大气条件下的值。压缩空气通过过滤后残余的含油量用ppm表示,1ppm≈1.2mg/m3(毫克/立方); 精密过滤器的选型 选择精密过滤器时必须按照精密过滤精度等级顺序逐级增加,不能跳过前面的过滤等级而直接选配后面的过滤等级。下面由厦门浩益机电设备有限公司举例:必须先装P级(前过滤),才能再装A级(后过滤),然后F级(精过滤器)、AC级(除味活性碳过滤)、AD级(除菌过滤),依此顺序;过滤器流量的选配与空压机容积流量相当即可。
|
